污水提升器 污水提升裝置是將排污泵和集水箱、控制裝置，以及相關的管件閥門組成了一套系統，用于提升和輸送低于下水道或者遠離市政管網的廢污水?？梢杂行У慕鉀Q或者避免傳統集水坑存在的問題。

目錄

1.   污水提升器

2. 適用條件

1. 原理介紹

2. 解決方案

1. 原理及應用

污水提升器

地下室大都配備污水提升器，目前在大多數的普通住宅為了增加使用面積房產公司在設計時大多也設計地下室，這樣一來，與其叫做“別墅污水提升器”不如叫做“家庭污水提升器”或者“家用污水提升器”。在最初國內的地下室排水都是在地下室設計一個水泥磚砌集水坑，衛生間污水、浴室污水和洗面臺污水通過管道同層排放到集水坑內。在水坑內安裝兩臺潛水泵，這就是我們通常所說的“一坑兩泵”地下污水排放方式。雙泵交替工作保證排污的可靠性。但是這種工作方式最大的缺點就是要定時清掏和異味。地下室本身無窗，異味肯本無法排出。異味使地下室無法正常使用。而且定時清掏也是此種地下排水方式致命的缺點。

后來隨著污水提升器從國外引入國內，這種“一坑兩泵”式地下室排水方式漸漸地被污水提升器所取代。這種別墅型污水提升器的最大特點是無異味、免清掏?？墒怯捎谒萘亢苄?，水泵頻繁啟動就造成了它的可靠性卻成了難題。大部分的污水提升器工作原理是一個小容器內放一臺單相水泵，小水泵的控制是由空氣壓力開關控制，地下室內的座便器、洗手盆、浴室等排水都流入污水提升器箱體內，然后由污水提升器內的水泵將污水提升到室外。

適用條件

1）普通生活污水、廢水的提升。對于新建建筑物，使用前必須清除污水管道內的建筑垃圾。

2）污水、廢水的PH值范圍4—10。

3）污水、廢水的溫度不超過40℃。

4）對于餐廳、廚房的含油污水以及浴室含毛發廢水，需進行隔油和去毛發處理后才能使用。

原理介紹

污水提升器主要由集（污）水箱、提升泵、輔助排污泵、控制柜以及相應的過濾器、管道、閥門等組成。

控制柜編程控制，全自動運行，無須人員值守，提升泵1、2互為備用、輪值運行。當設備出現故障，報警系統將自動啟動，報警指示燈閃爍，并發聲報警，提醒值班人員。另外，控制柜上還有手動操作系統，可在現場手動應急啟停水泵。設備除雙泵配置外，還有單泵和四泵配置。

解決方案

地下室污水解決方案

根據《住宅設計規范》，地下室、半地下室中低于室外地面的衛生器具和地漏的排水管，不應與上部排水管道連接，應設置集水坑用污水泵排出。

現在常用的解決方案有：

1、 采用傳統的集水坑配置污水泵的方式。

2、 采用一體化密閉式污水提升器排放。

傳統的集水坑排水方式

廢污水經排水管道進入集水坑，集水坑內污水達到一定水位后，通過排污泵提升輸送至市政管網。但這種傳統的排放方式卻存在著很多問題：

1、污染自然環境

污水滲透、腐蝕土層，污染附近土地及水層；水災時，臟水溢流，污染周邊環境。

2、影響生活環境

集水坑很難做到良好密封，會有異味溢出，影響周圍環境；集水坑內會有衛生死角，造成污物積淀，雨季與夏季容易招引蚊蟲，傳播疾病。

3、威脅人身安全

排污泵長期處于集水坑中會產生腐蝕、生銹，集水坑內也會產生有害氣體，危害維護維修人員的安全與健康。

4、占用空間大，土建成本高

給排水規范規定“安裝污水泵的集水坑有效容積不宜小于最大一臺污水泵5分鐘出水量”，所以集水坑更多是用來蓄水的，它的容積就會比較大，不但占用了大量的空間，還耗費了高昂的土建費用。而且，如果排污泵遇到問題需要檢修，就需要將排污泵從偌大的集水坑中取出，給檢修維護工作造成了一定的困難。

5、排污泵及其維護成本高

給排水規范規定“污水泵每小時啟動不宜超過6次”，所以排污泵不得不選擇較大的流量范圍，以減少啟動次數，額外增加了初期設備的投資。同時，調配安裝與維護使用的專用工具及吊裝設備等長期運行維護費用也比較高。

進口一體化密閉式污水提升裝置

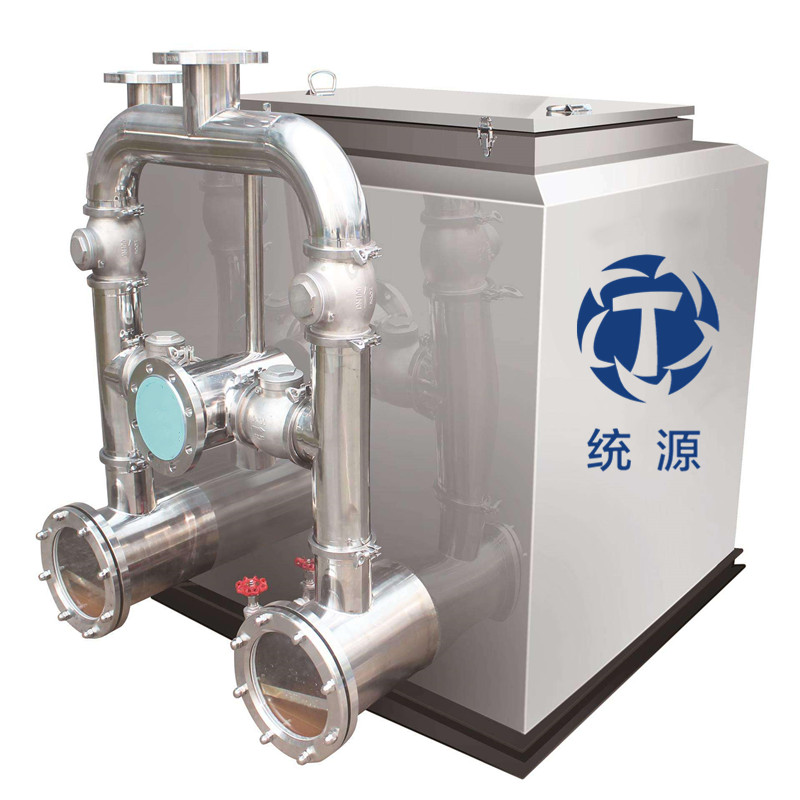

污水提升裝置的結構形式如下圖所示：

工作原理：廢污水通過整套設備的入口自流進入集水箱，到達設備的啟動水位后，設備自動啟動，將污水提升排放到市政管網。

在污水提升裝置中，集水箱代替了傳統方式中的集水坑。除進口、出口、通風口外，集水箱完全密閉、防水、防異味泄漏，所以集水箱的污水與土壤無接觸，異味不會因泄漏而彌漫在設備間中，從而徹底避免了對自然環境的污染，提供了維修與保養的人員一個相對舒適的工作空間。

集水水箱體積遠比傳統集水坑占地空間小得多。污水提升裝置中，集水箱的作用不再是蓄水，而是“過流”；污水提升裝置配套的水泵，可以頻繁起停，性能穩定。

集水箱過流污水，一旦到達設定液位高度水泵即會啟動，將污水提升排放出去，污水很難在集水箱內積存，減少了異味的產生，同時，污水提升裝置采用全密閉結構，不會有異味泄漏，正常排氣通過通氣管排出室外，這樣，對于人們的生活和居住環境就不會造成影響。

污水提升裝置的集水箱的材料，一般都具有抗腐蝕，抗老化能力，使用壽命長，降低了客戶支付額外的維護費用及重復采購的風險。

由于集水箱體積大幅減小，而且水泵多采用外置式安裝，所以污水提升裝置的維護修理變得簡單易于操作，也響應的降低了相關成本。

使用環境及場所：

地下室?guī)潘?、地鐵廁所排水、人防地下室?guī)潘⑵渌叵聨潘约捌渌a(chǎn)生污水需要提升的所有場所。

特色優點：

1、理念先進：將固液分離、反沖洗（免清掏）、一體化、智能化（雙保險控制）理念完美結合，徹底解決地下廁所污水提升難題；

2、全不銹鋼制造，除美觀大方以外，防腐蝕能力強，整機使用壽命長；

3、一體化構造，占地面積小，進、出水口對接即可使用，安裝簡便；

4、配置（機電）高檔、設計防范全面，故障率低，使用起來省心、放心。

參照資料：《污水提升裝置技術條件》

原理及應用

全自動污水提升器主要可用于地下室及遠離排水立管不具備自流排放污水的地點衛生潔具污水的排除，也可用于船舶、車輛等排水條件不太好的場合。它是由橡膠質的貯水囊、粉碎切割泵、止回閥以及污水的進、出口組成。它的切割泵的啟、停不是根據液位，而是將壓力感應氣孔內壓力的變化傳至壓力傳感器，一旦有污水進入貯水囊，壓力感應氣孔內的空氣被擠壓，隨著囊內水量的增加，壓力也增加從而帶動了切割泵的啟、停。又由于切割泵具有粉碎功能，能將隨著污水排入囊內的糞便、衛生紙或廚房洗滌帶入的固體物質打碎，故可完全避免堵塞。另外，污水提升器設計獨特，它由可拆卸的兩部分組成，一部分是貯水囊和進、出水管，它與衛生器具的排水管相連接，是固定的，維修時一般不需要拆卸。另外一部分是切割泵與壓力控制系統，可以很方便拆卸，在出現機械故障的情況下，可迅速分離開來進行維護。

污水提升器與衛生器具放置在同一標高的地面時，適用于坐便器是后排水的類型。如果用于下排水的坐便器，污水提升器只能放置在地下工作坑內，此時一定要注意地下工作坑的密封，因為污水提升器內部的連接密封性做得很好，但當時外面有水時，會滲入其機電部分而引起故障。這一點在使用時一定要引起注意。

具有提升功能的坐便器是將定制的坐便器與污水提升器直接結合在一起，此時的污水提升器做得更加小巧與緊湊，直接放置在坐便器的后下部，坐便器外表面看不出有污水提升裝置所存在，另外，坐便器本身還帶有按鈕，通過電磁閥的開關控制水沖過程，故可省去自閉式?jīng)_洗閥或水箱。粉碎切割泵的提升流量為85L/min（合1.4/s），揚程5m，功率800W。此時除了排除坐便器自身的污水排量外，還能連接掛壁式洗手盆的污水。
